Introduktion
Den 500 kVA -kompaktstationen är en effektiv, smart och modulär kraftfördelningslösning. Den är utformad för att möta kraven från modernt kraftsystem och har högt utrymme, snabb installation/idrifttagning och enkel drift/underhåll. Dess kompakta design integrerar transformatorn, elektrisk utrustning, styrsystem etc. inom en sluten struktur. Den övergripande strukturen är robust och pålitlig och kan anpassa sig till olika komplexa miljöförhållanden.
Drag
Pålitlig
Höljet har galvaniserade aluminium-zinkstålpaneler för de yttre och standardiserade materialen för containerklass för ramverket. De inre beklädnadspanelerna är konstruerade med sammanlåsande aluminiumlegeringsplattor, med brandsäkra isoleringsmaterial som är inklämt mellan skikten.
Smart
Stationen är utformad med intelligent automatisering med hjälp av ett mikrodatorbaserat skyddssystem installerat på olika platser. Denna installation stöder "fyra fjärrfunktioner" - fjärrmätning, fjärrsignalering, fjärrkontroll och fjärrjustering. Varje enhet arbetar oberoende med fullständiga reläskyddsfunktioner. De möjliggör fjärrinställning av driftsparametrar, kontroll av intern fuktighet/temperatur och fjärrlarmutlösning.
Prefabricerad
Alla interna komponenter är förinstallerade och testade i fabriker. Arbetet på plats reduceras till kapslingspositionering, kabelöverkopplingar, verifiering av skydd och funktionstestning-Skärning av total installation och driftsättningstid till 5-8 dagar.
Flexibel
Den modulära designen gör det möjligt för varje enhet att fungera som ett oberoende system som kan anpassas efter specifika driftskrav.
Kompakt
Stationen upptar bara cirka 1/10 av det utrymme som krävs av en konventionell typ. Det kan installeras i trånga utrymmen som gatuhörn, rutor och fabrikshörn.
Estetisk
Det estetiskt utformade höljet, som finns i anpassningsbara färger, smälter sömlöst in i den omgivande miljön. Den 500 KVA -kompaktstationen kan tjäna som antingen en fast eller mobil transformatorstation i tätbefolkade områden.
Högspänningsomkopplare
Lågspänningsomkopplare

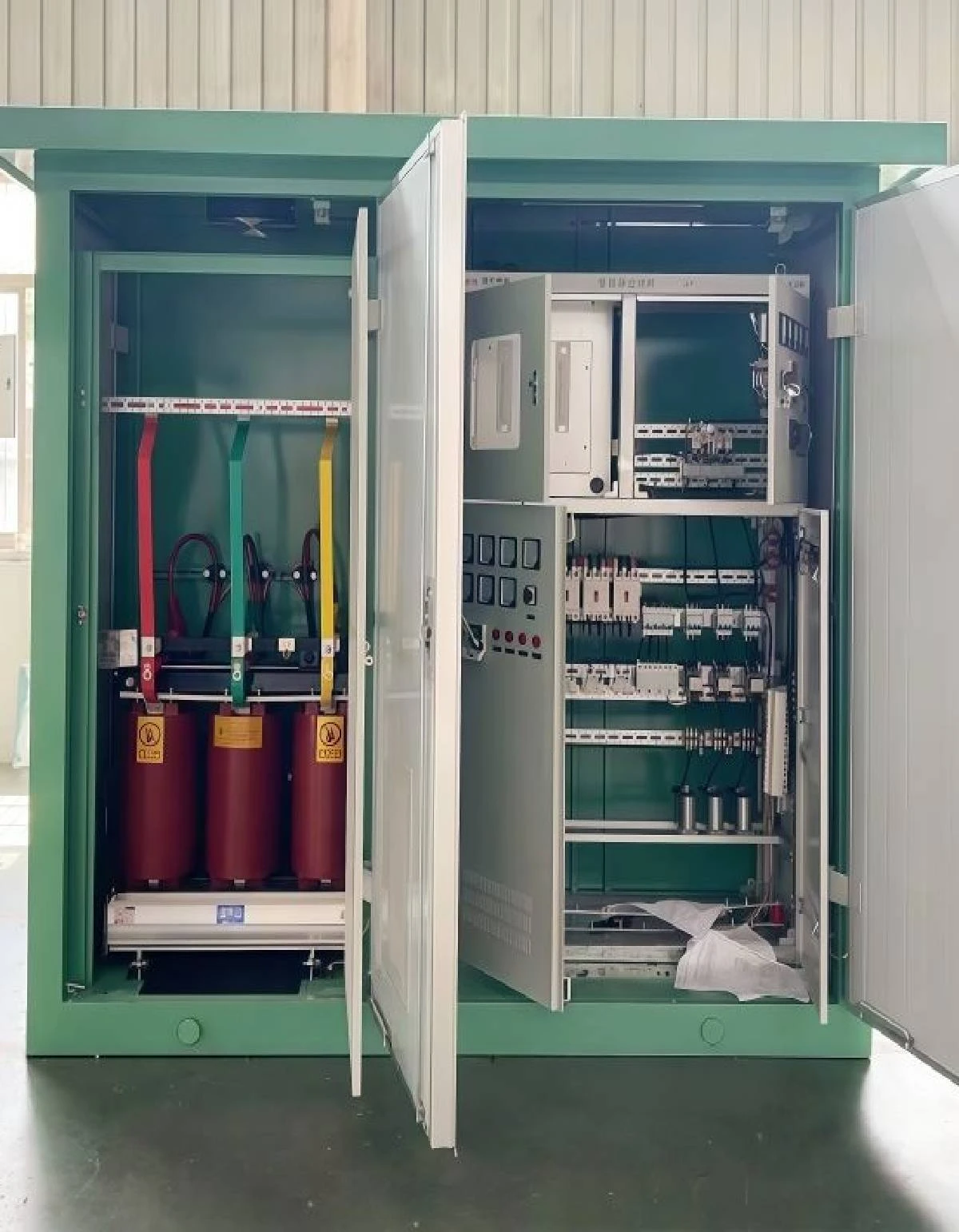

Transformatorfack
Tips
Den 500 KVA -kompaktstationen förlitar sig främst på naturlig luftcirkulation för kylning. Därför bör röran inte förvaras runt höljet. Regelbundet avlägsnande av damm från luftventilerna är också nödvändigt för att upprätthålla temperaturer under maximala tillåtna gränser.
Efter lågspänningens brytningsresor måste orsaken identifieras innan makten återställs för att förhindra att olyckan eskalerar.
Högspänningsfacket ska vara utrustat med zinkoxid arresterare, och konfigurationen måste möjliggöra bekväm testning och ersättning.
Enheter i högspänningsfacket bör inspekteras och underhållas regelbundet. Eventuella identifierade defekter måste hanteras omedelbart. Förebyggande test av isolering bör också genomföras regelbundet. Om utrustningen är ur drift i mer än tre månader, bör ett omfattande förebyggande test utföras innan de rekommenderas.
När du byter ut en högspänningssäkring måste transformatorn avaktiveras. De mekaniska låsarna måste kopplas bort korrekt under drift och en isolerad varm pinne bör användas.
Alla kabelinmatnings- och utgångshål bör förseglas för att förhindra att små djur kommer in och orsakar olyckor.
