Introduktion

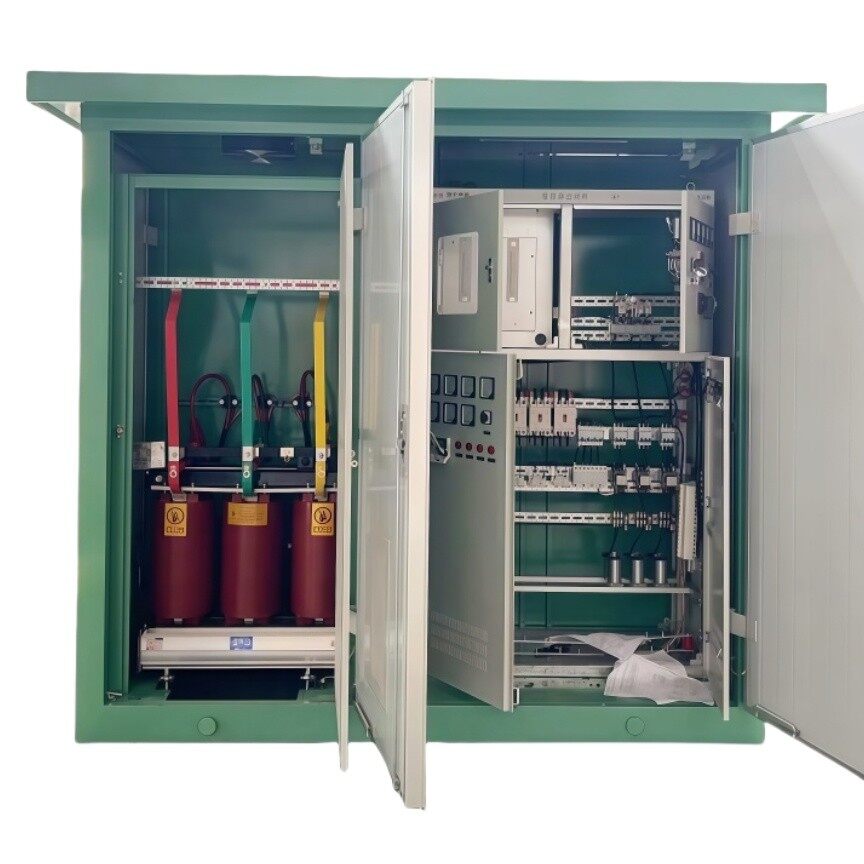

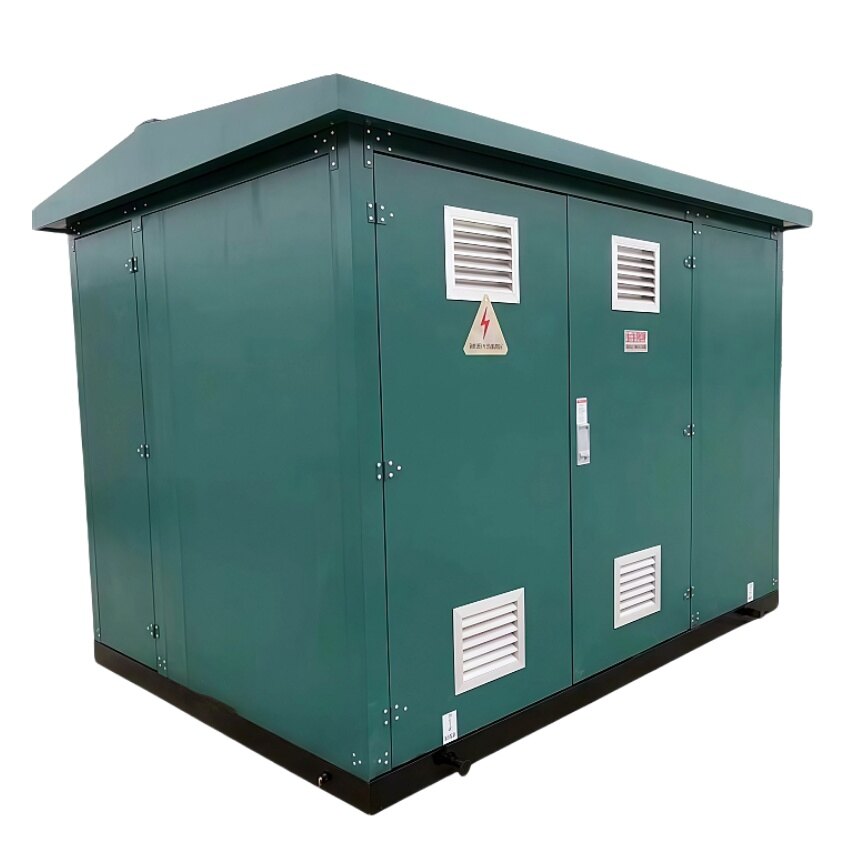

VKE 33KV Compact Substation är en prefabricerad enhet som integrerar högspänningsomkopplare, distributionstransformator och lågspänningsomkopplare i en enda hölje. På grund av dess flexibilitet och tillförlitlighet har det blivit den föredragna lösningen för rymdbegränsade stads- och industriella tillämpningar.
Alla komponenter är ordentligt ordnade inom ett begränsat utrymme. Den kompakta designen minskar markanvändningen samtidigt som den rumsliga effektiviteten maximeras. I stadsområden där landresurser är knappa kan den 33 kV kompaktstationen enkelt anpassa sig till smala platser utan att orsaka överdriven påverkan på omgivningen.
Förmonterad och testad i vår fabrik kräver den 33 kV kompaktstationen minimal inställning och idrifttagning på plats. I nybyggda bostadssamhällen kan transformatorstationen distribueras snabbt för att ge stabilt kraftstöd. Plug-and-play-designen förkortar byggperioden och minimerar störningar för invånarna.
Avancerade tekniker och högkvalitativa material säkerställer att den 33 kV kompaktstationen kan fungera stabilt under svåra förhållanden. Studier belyser också modellens tillförlitlighet när de arbetar under temperaturfluktuationer, fuktighetsvariationer och elektromagnetisk störning.
Den 33 kV kompaktstationen har släta linjer som harmoniskt med den omgivande miljön. I bildmedvetna kommersiella centra stör inte transformatorstationen det övergripande landskapet; Istället integreras det sömlöst och blir ett distinkt drag.
Installation
Den 33 kV kompaktstationen ska placeras vid ett högre läge för att förhindra att regnvatten sipprar in i höljet. Vid hällning av betongplattformen bör det finnas ett gap mellan de höga och låga spänningssidorna för att underlätta läggningen av inkommande och utgående kablar. Vid utgrävning av grunden, om skräp eller frätande jord uppstår, måste det grävas ut tills fast mark har uppnåtts. Sedan återfyller du med jord av god kvalitet och topp med sandgravblandning eller vägbäddsmaterial för att säkerställa en stabil grund.
Jordningen och neutral anslutning av den 33 kV kompaktstationer har samma jordningsnät. Jordningsnätet innebär vanligtvis att köra jordningsinsatser vid de fyra hörnen av stiftelsen och sedan ansluta dem som helhet. Stationen måste ha två pålitliga anslutningar till jordningsnätet. Efter drift bör jordningsanslutningarna regelbundet inspekteras för att säkerställa att ingen lossning eller korrosion, och jordningsmotståndet ska mätas periodiskt och underhållas inte överstiga 4Ω.
