Hej där! Som leverantör avTrefas oljenedsänkt krafttransformator, Jag har själv sett hur viktigt det är att hålla dessa transformatorer vid rätt temperatur. När det kommer till dessa kraftpaket kan temperaturhantering göra eller bryta deras prestanda och livslängd. Så låt oss dyka in i temperaturskyddsmetoderna för en trefas oljenedsänkt krafttransformator.
Varför spelar temperatur någon roll?
Innan vi går in på skyddsmetoderna, låt oss förstå varför temperaturkontroll är avgörande. En trefas oljesänkt krafttransformator fungerar genom att överföra elektrisk energi mellan olika spänningsnivåer. Under denna process genereras en betydande mängd värme. Om denna värme inte hanteras på rätt sätt kan det leda till en mängd problem.
Överdriven värme kan göra att isoleringsmaterialen inuti transformatorn bryts ned snabbare. Denna isolering är avgörande för att förhindra kortslutning och säkerställa säker drift av transformatorn. När isoleringen väl går sönder kan det leda till elektriska fel, vilket kan bli kostsamt att reparera och till och med orsaka strömavbrott. Dessutom kan höga temperaturer också minska transformatorns totala effektivitet, vilket leder till ökad energiförbrukning.
Naturliga kylningsmetoder

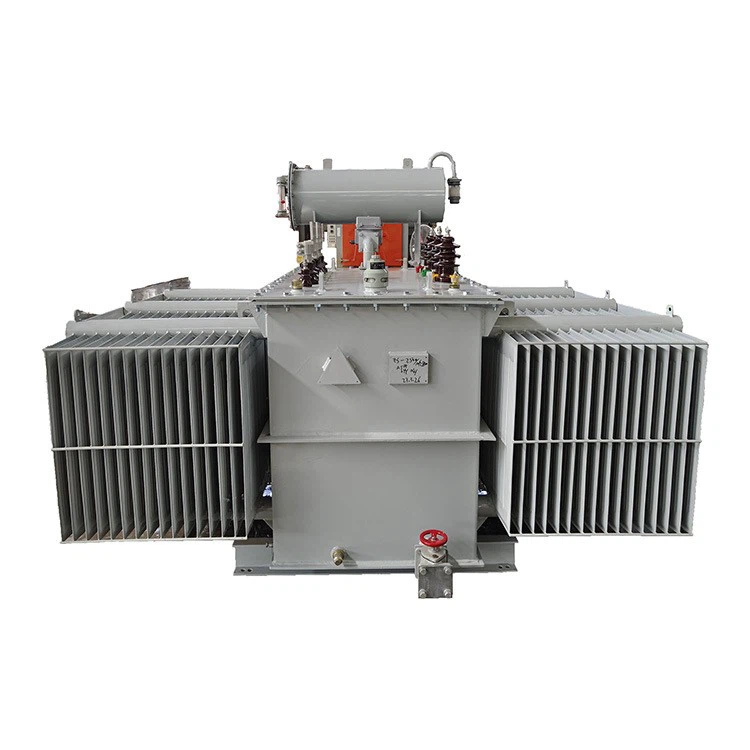

Ett av de mest grundläggande sätten att skydda en trefas oljenedsänkt krafttransformator från överhettning är genom naturlig kylning. I enOljenedsänkt självkyld transformator, oljan spelar en avgörande roll. Oljan i transformatorn fungerar som en kylvätska och en isolator. När transformatorn genererar värme, absorberar oljan den och stiger till toppen av tanken.
Den heta oljan överför sedan sin värme till tankens svalare ytor, som utsätts för den omgivande luften. Denna process kallas naturlig konvektion. Den kallare luften runt tanken hjälper till att avleda värmen från tankens yta. Denna metod är enkel och pålitlig, men den har sina begränsningar. Det är mest effektivt för mindre transformatorer eller de med lägre effekt. För större transformatorer eller de som arbetar under tunga belastningar är det kanske inte tillräckligt med naturlig kylning för att hålla temperaturen i schack.
Forcerad kylningsmetoder
När naturlig kylning inte räcker till, kommer tvångskylningsmetoder in i bilden. Det finns två huvudtyper av tvångskylningsmetoder för trefasiga oljenedsänkta krafttransformatorer: forcerad luftkylning och forcerad oljekylning.
Forcerad - Luftkylning
Vid forcerad luftkylning används fläktar för att blåsa luft över transformatortankens kylflänsar. Radiatorfenorna ökar den tillgängliga ytan för värmeöverföring och fläktarna hjälper till att påskynda processen genom att öka luftflödet. Denna metod är effektivare än naturlig kylning eftersom den kan ta bort värme från transformatorn snabbare.
Till exempel i en10kv oljesänkt transformatordrift i en varm miljö eller under tung belastning kan forcerad luftkylning minska temperaturen avsevärt. Fläktarna kan styras av en temperatursensor. När transformatorns temperatur når ett visst börvärde slås fläktarna automatiskt på för att kyla ner den.
Forcerad - Oljekylning
Forcerad oljekylning tar saker ett steg längre. I denna metod används pumpar för att cirkulera oljan genom transformatorn och ett separat kylsystem, såsom en värmeväxlare. Värmeväxlaren kan kylas med luft eller vatten, beroende på design.
Pumparna ser till att oljan hela tiden rör sig, vilket hjälper till att fördela värmen jämnt och överföra den mer effektivt till kylmediet. Denna metod är särskilt användbar för stora krafttransformatorer som genererar mycket värme. Det möjliggör bättre kontroll av transformatorns temperatur, även under extrema driftsförhållanden.
Temperaturövervakning och larmsystem
En annan viktig aspekt av temperaturskydd är övervakning. Temperatursensorer är installerade på olika punkter inuti transformatorn, såsom lindningen och oljan. Dessa sensorer mäter kontinuerligt temperaturen och skickar data till en styrenhet.
Styrenheten är programmerad att ställa in temperaturgränser. Om temperaturen överskrider dessa gränser utlöses ett larm. Detta system för tidig varning gör det möjligt för operatörer att vidta åtgärder innan situationen går ur hand. De kan till exempel minska belastningen på transformatorn eller starta ytterligare kylsystem. Vissa avancerade övervakningssystem kan till och med skicka varningar till operatörens mobila enhet, vilket säkerställer att de är informerade oavsett var de befinner sig.
Isolerings- och värmeavledningsmaterial
Valet av isolerings- och värmeavledningsmaterial spelar också en roll för temperaturskyddet. Isoleringsmaterial av hög kvalitet tål högre temperaturer utan att försämras. Till exempel använder vissa moderna transformatorer syntetiska isoleringsmaterial som har bättre värmeegenskaper än traditionella material.
Värmeavledningsmaterial, såsom kylflänsarna som nämnts tidigare, kan också förbättra transformatorns förmåga att avge värme. Dessa material är designade för att ha en hög värmeledningsförmåga, vilket innebär att de kan överföra värme snabbt och effektivt.
Slutsats
Sammanfattningsvis är temperaturskydd för en trefas oljenedsänkt krafttransformator en mångfacetterad process. Naturliga kylningsmetoder är en bra utgångspunkt, men forcerad kylning, temperaturövervakning och rätt materialval är ofta nödvändiga för optimal prestanda.
Om du är på marknaden efter en trefas oljedoppad krafttransformator eller behöver råd om temperaturskydd, tveka inte att höra av dig. Vi är här för att hjälpa dig hitta den bästa lösningen för dina specifika behov.
