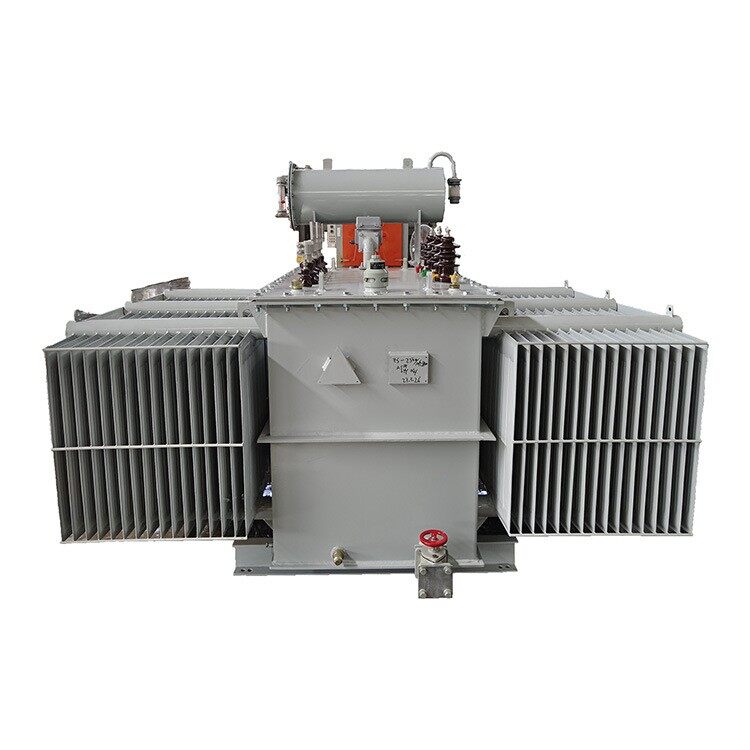

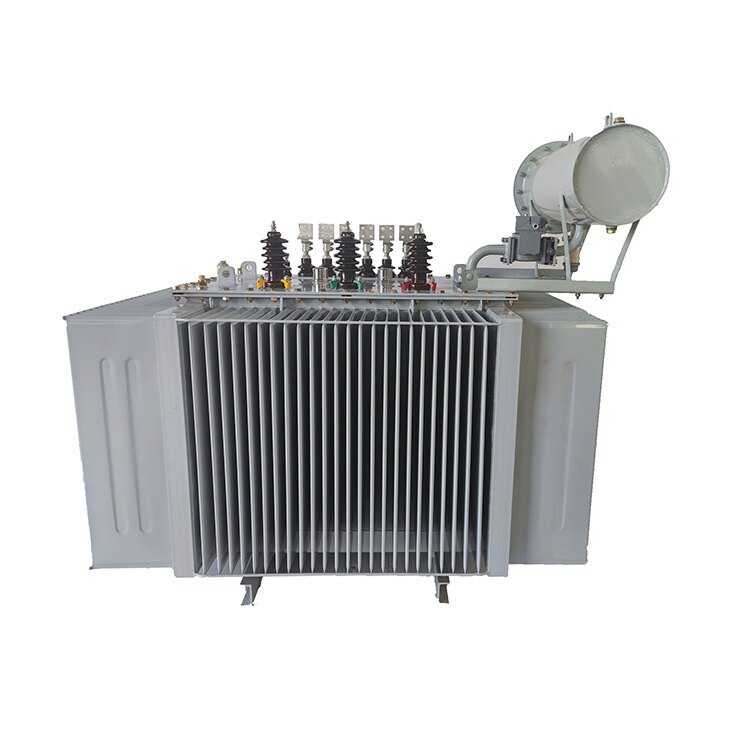

Olje nedsänkt självkyld transformator

Den nedsänkta självkylda transformatorn använder olja som kylmedium. Det förlitar sig på naturlig oljekonvektion för att föra bort värmen som genereras av kärnan och spolarna. Denna typ av transformator kräver inte ytterligare kylutrustning och har fördelarna med enkel struktur och enkelt underhåll.

Kärnan är Tillverkad av staplade högpermeabilitet kiselstålark för att minska virvelströmförlusterna.

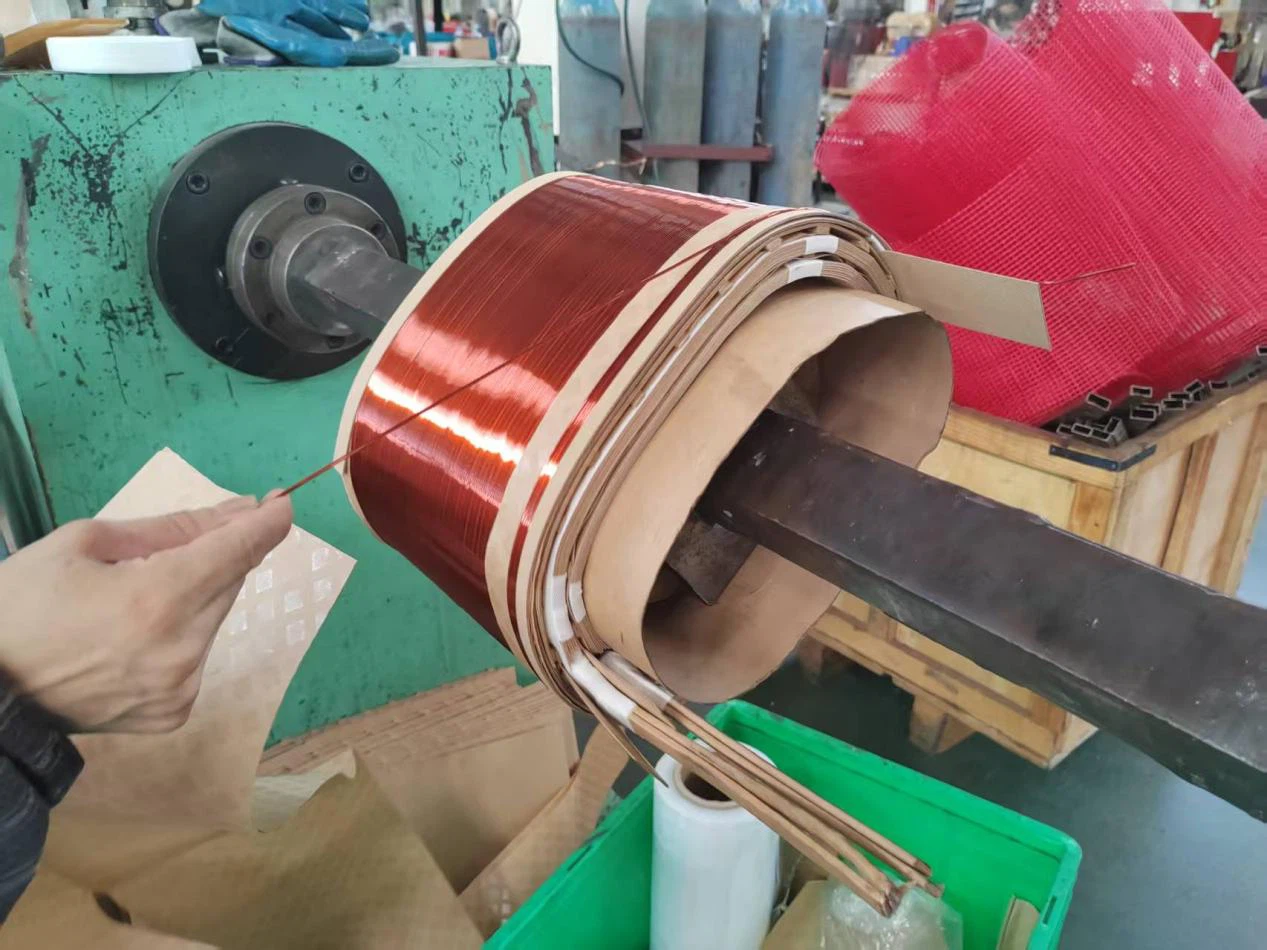

Lindningar är Sår med koppar- eller aluminiumtrådar, uppdelade i högspännings- och lågspänningssidor, med isoleringsskikt utformade för att motstå oljetemperaturförändringar.

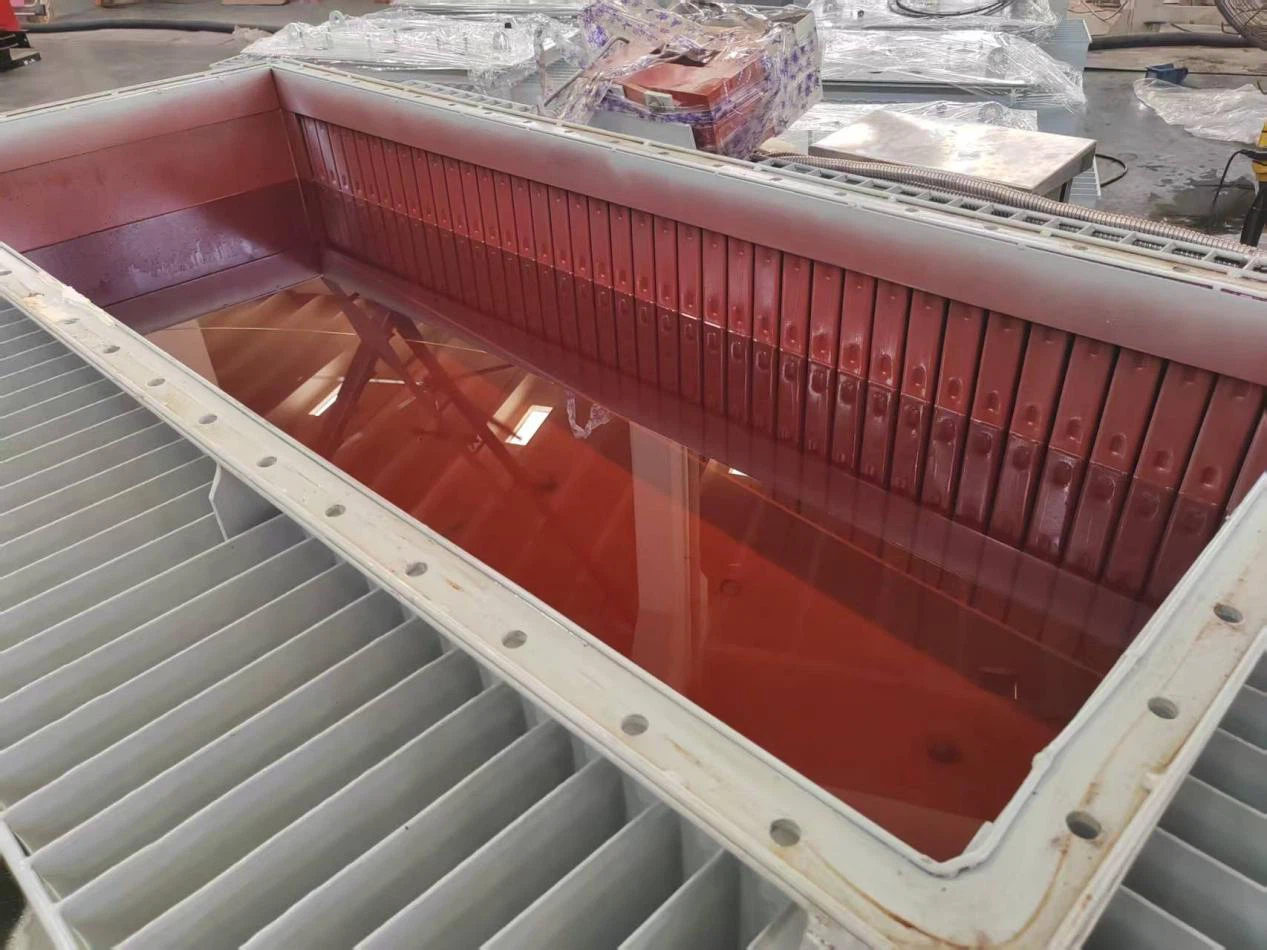

Tätad oljetank, med en konservator, reglerar utvidgningen av oljevolymen, ofta utrustad med en andning.

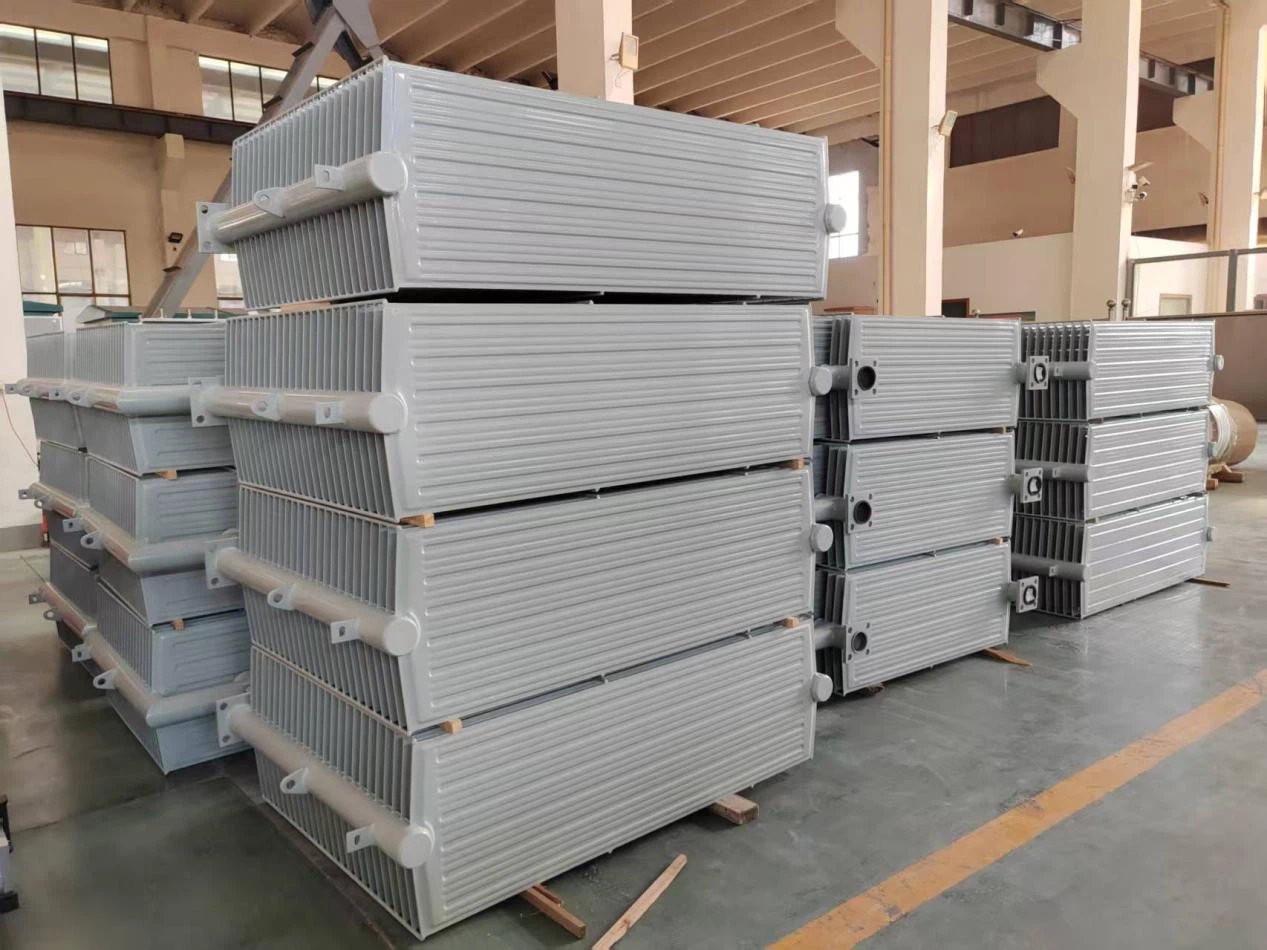

Radiatorer förbättrar kyleffektiviteten genom att öka värmeavledningsområdet utan behov av externa kraftanordningar.

Den nedsänkta självkylda transformatorn fungerar baserat på Faradays lag om elektromagnetisk induktion. När en växelström flyter genom den primära lindningen genererar den ett växlande magnetfält. Förändringen i magnetflöde i kärnan inducerar en spänning i den sekundära lindningen.

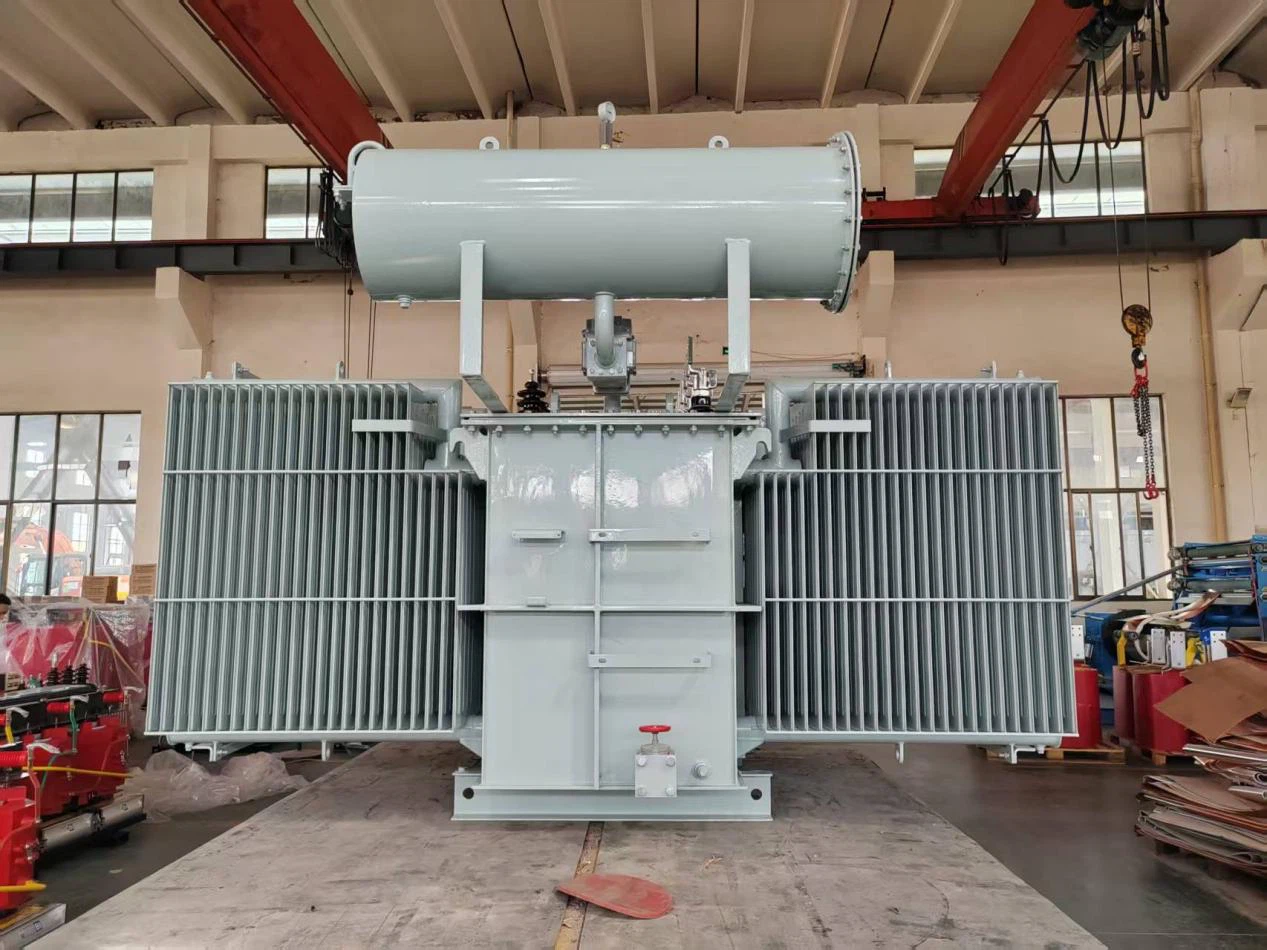

QC-PASSED 2500KVA 10/0,4 kV oljesupptagen självkyld transformator flyttar till sjöfartsområde för slutlig inspektion och förpackning.

Värmeöverföringsväg:Kärnan och lindningarna genererar värme → Isoleringsolja värmer upp och konvekterar → Värme som överförs till oljetankväggen → Värme som byts ut med luft genom radiatorer.

Oljecirkulation:Varm olja, som är mindre tät, stiger naturligtvis, medan svalare olja sjunker och bildar en cirkulation. Temperaturskillnaden styrs vanligtvis inom 55K (per GB 1094,2).

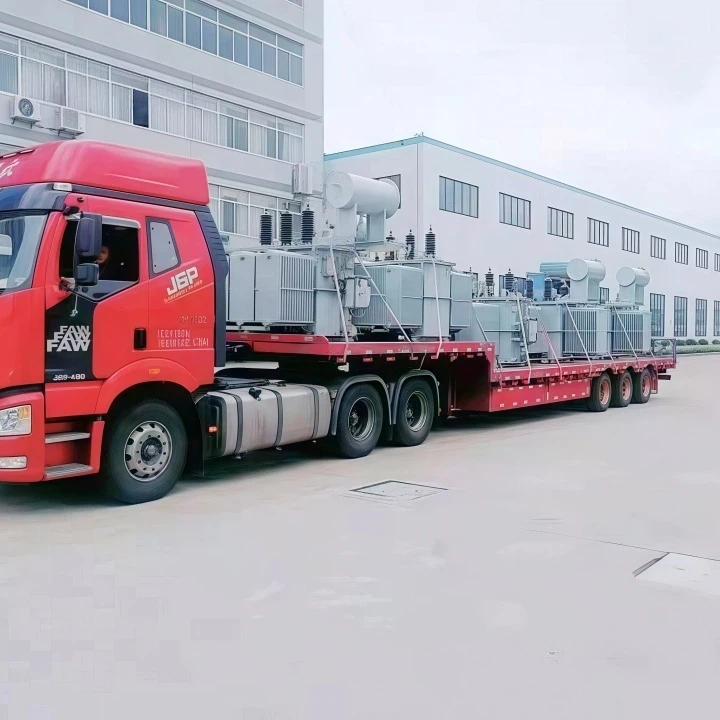

Våra transformatorer levereras som schemalagda

HögrELIBILITET:Inga mekaniska kylkomponenter, vilket leder till låga felhastigheter, utformade för 25-30 års tillförlitlig drift.

Låg kostnad:Spara 15–20% underhållskostnader jämfört med tvingade oljekylda transformatorer (datakälla: IEEE C57.12.00).

BredaPplication:Lämplig för olika utomhusmiljöer, särskilt för avlägsna områden eller platser där stabil strömförsörjning inte är tillgänglig.
