Hej där! Som leverantör av enfasplatta monterade transformatorer får jag ofta frågan om kortslutningsimpedansen hos dessa transformatorer. Så jag tänkte sätta mig ner och skriva den här bloggen för att förklara vad det är, varför det är viktigt och hur det påverkar prestandan för vårEnfas transformator för padmontering.
Vad är kortslutningsimpedans?
Låt oss börja med grunderna. Kortslutningsimpedans, ofta betecknad som (Z_{sc}), är ett mått på den opposition som en transformator erbjuder mot flödet av kortslutningsström. När en kortslutning uppstår i ett elektriskt system, försöker en stor mängd ström att flyta genom transformatorn. Kortslutningsimpedansen begränsar denna ström.
Tänk på det som en bilkö på en väg. Kortslutningsimpedansen är som den smala delen av vägen som begränsar flödet av bilar (ström). Det uttrycks som en procentandel av transformatorns märkspänning. Om en transformator till exempel har en kortslutningsimpedans på 5 % betyder det att när en kortslutning inträffar är spänningsfallet över transformatorn på grund av impedansen 5 % av märkspänningen.
Hur mäts det?
Att mäta kortslutningsimpedansen är lite tekniskt, men jag ska dela upp det åt dig. Först kortsluter vi transformatorns sekundära lindning. Sedan applicerar vi en reducerad spänning på primärlindningen. Denna spänning justeras tills strömmen som flyter genom lindningarna når transformatorns märkström.
Förhållandet mellan den applicerade spänningen och märkspänningen, multiplicerat med 100, ger oss kortslutningsimpedansen i procent. Det är ett avgörande test som vi utför på alla våraEnfas padmonterad krafttransformatorför att säkerställa att de uppfyller de krav som krävs.
Varför är kortslutningsimpedans viktigt?
1. Skydd av transformatorn
Kortslutningsimpedansen skyddar transformatorn från skador under en kortslutningshändelse. Om det inte fanns någon impedans skulle kortslutningsströmmen vara extremt hög, vilket kan orsaka överhettning och mekanisk påfrestning på transformatorns lindningar och andra komponenter. Detta kan leda till ett fullständigt fel på transformatorn.
2. Systemstabilitet
Det spelar också en avgörande roll för stabiliteten i hela det elektriska systemet. En transformator med rätt kortslutningsimpedans hjälper till att kontrollera kortslutningsströmmen i systemet. Detta är viktigt eftersom överdriven kortslutningsström kan orsaka spänningsfall, vilket kan påverka prestandan hos annan elektrisk utrustning som är ansluten till systemet.
3. Samordning med skyddsanordningar
Kortslutningsimpedansen används för att koordinera driften av skyddsanordningar som brytare och säkringar. Dessa enheter är utformade för att lösa ut när kortslutningsströmmen överstiger en viss nivå. Transformatorns kortslutningsimpedans hjälper till att bestämma denna nivå exakt.
Faktorer som påverkar kortslutningsimpedans
1. Winding Design
Hur lindningarna är utformade i transformatorn har en betydande inverkan på kortslutningsimpedansen. Antalet varv, ledarnas tvärsnittsarea och arrangemanget av lindningarna spelar alla en roll. Till exempel, om lindningarna är tätt placerade, reduceras läckageflödet, vilket i sin tur minskar kortslutningsimpedansen.
2. Kärndesign
Transformatorns kärna påverkar också kortslutningsimpedansen. Typen av kärnmaterial, dess form och storlek kan påverka transformatorns magnetiska egenskaper. En kärna med hög magnetisk permeabilitet kan minska läckflödet och därmed kortslutningsimpedansen.
3. Transformatorbetyg

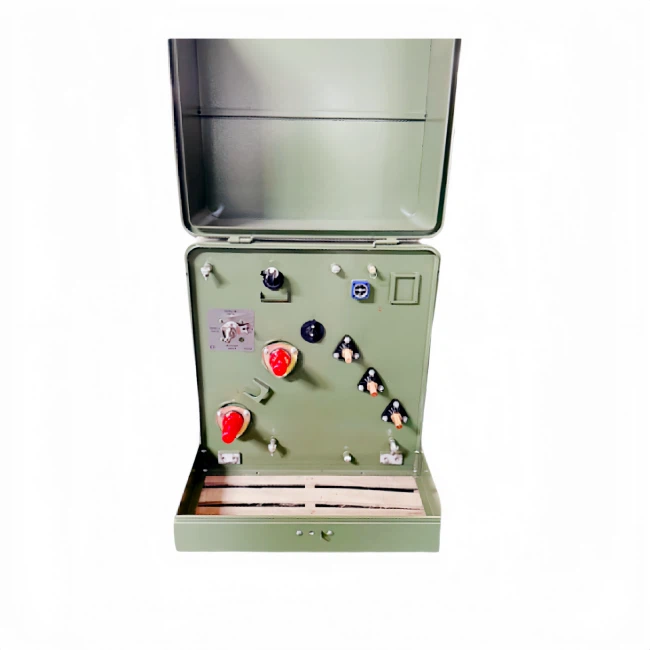

Transformatorns klassificering, såsom dess kVA-klassificering, påverkar också kortslutningsimpedansen. I allmänhet har större transformatorer högre kortslutningsimpedanser. Till exempel vår167 Kva Enfas Pad Mount Transformatorkommer att ha en annan kortslutningsimpedans jämfört med en mindre märktransformator.
Inverkan på transformatorprestanda
1. Spänningsreglering
Kortslutningsimpedansen påverkar transformatorns spänningsreglering. Spänningsreglering är förändringen i transformatorns sekundära spänning från tomgång till full belastning. En högre kortslutningsimpedans kan resultera i ett större spänningsfall under belastning, vilket innebär sämre spänningsreglering.
2. Effektivitet
Det har också en inverkan på transformatorns effektivitet. Vid normal drift orsakar kortslutningsimpedansen vissa effektförluster i form av kopparförluster. Dessa förluster ökar med kvadraten på strömmen som flyter genom lindningarna. Så en transformator med lägre kortslutningsimpedans kommer i allmänhet att ha högre effektivitet.
Att välja rätt kortslutningsimpedans
När det gäller att välja rätt kortslutningsimpedans för en enfasplatta monterad transformator, beror det på den specifika applikationen. För tillämpningar där det elektriska systemet är mer känsligt för kortslutningsströmmar kan en högre kortslutningsimpedans krävas. Å andra sidan, för applikationer där bra spänningsreglering och hög verkningsgrad är viktigare, kan en lägre kortslutningsimpedans vara att föredra.
Som leverantör arbetar vi nära våra kunder för att förstå deras krav och rekommenderar den mest lämpliga transformatorn med rätt kortslutningsimpedans. Vi har ett brett utbud avEnfas transformator för padmonteringtillgängliga alternativ, alla utformade för att möta olika behov.
Slutsats
Sammanfattningsvis är kortslutningsimpedansen hos en enfasplatta monterad transformator en avgörande parameter som påverkar dess prestanda, skydd och stabiliteten i det elektriska systemet. Det är viktigt att förstå hur det mäts, vilka faktorer som påverkar det och hur det påverkar transformatorns totala funktion.
Om du är på marknaden efter en enfasplatta monterad transformator och har frågor om kortslutningsimpedans eller någon annan aspekt av våra produkter, tveka inte att höra av dig. Vi är här för att hjälpa dig att göra rätt val för ditt elsystem. Oavsett om du behöver enEnfas padmonterad krafttransformatoreller a167 Kva Enfas Pad Mount Transformator, vi har dig täckt. Låt oss inleda ett samtal och hitta den perfekta lösningen för dina behov.
Referenser
- Electrical Power Systems av JR Lucas
- Transformer Engineering: Design, Technology, and Diagnostics av TA Lipo
