Hej där! Som leverantör av Dead Front Pad Mounted Transformers får jag ofta frågan om ledningskraven för dessa fiffiga utrustningar. Så jag tänkte att jag skulle sätta ihop det här blogginlägget för att dela lite insikter och hjälpa dig att förstå vad som krävs för att koppla in en transformator med Dead Front Pad Mounted.
Först och främst, låt oss prata om vad en Dead Front Pad Mounted Transformer är. Det är en typ av transformator som är designad för att installeras på en betongplatta, vanligtvis utomhus. "Dödfront"-delen gör att transformatorn inte har några exponerade spänningsförande delar på framsidan, vilket gör det säkrare för människor och djur att vara i närheten. Dessa transformatorer används ofta i bostäder, kommersiella och industriella miljöer för att minska högspänningsströmmen från elnätet till en lägre spänning som kan användas av byggnader och utrustning.
Nu till ledningskraven. Det finns flera viktiga faktorer att tänka på när du kopplar in en transformator som är monterad på dead front pad, inklusive säkerhet, överensstämmelse med elektriska koder och korrekt installationsteknik. Låt oss bryta ner det steg för steg.
Säkerheten först
Säkerhet är alltid högsta prioritet när du arbetar med elektrisk utrustning, och anslutning av en transformator som är monterad på dead front pad är inget undantag. Innan du påbörjar något ledningsarbete, se till att du har rätt personlig skyddsutrustning (PPE), såsom handskar, skyddsglasögon och en hjälm. Du bör också se till att strömmen är avstängd till transformatorn och att du har låst ut och märkt ut strömbrytaren eller strömbrytaren för att förhindra oavsiktlig spänningssättning.
Överensstämmelse med elektriska koder
Anslutning av en transformator som är monterad på en död frontplatta måste följa lokala elektriska bestämmelser och standarder. Dessa koder är på plats för att säkerställa säkerheten och tillförlitligheten hos det elektriska systemet. Se till att du är bekant med relevanta koder och standarder i ditt område och att du följer dem noggrant under ledningsprocessen. Några av de nyckelkoder och standarder som kan gälla inkluderar National Electrical Code (NEC) i USA och Canadian Electrical Code (CEC) i Kanada.
Korrekt installationsteknik
Korrekt installationsteknik är avgörande för att säkerställa säker och tillförlitlig drift av en transformator som är monterad på dead Front Pad. Här är några viktiga punkter att tänka på:
- Använd rätt trådstorlek:Den ledningsstorlek du använder för transformatorns primära och sekundära anslutningar måste vara lämpliga för transformatorns strömförande kapacitet. Användning av för liten ledning kan leda till överhettning och skada på ledningen och transformatorn. Du kan hänvisa till transformatorns namnskylt eller tillverkarens specifikationer för att bestämma rätt trådstorlek.
- Gör säkra anslutningar:Anslutningarna mellan ledningarna och transformatorterminalerna måste vara säkra och täta. Lösa anslutningar kan orsaka ljusbågar, överhettning och till och med elektriska bränder. Använd lämpliga terminalkontakter och verktyg för att göra anslutningarna och se till att de är åtdragna enligt tillverkarens specifikationer.
- Ge korrekt jordning:Jordning är en viktig säkerhetsåtgärd som hjälper till att skydda människor och utrustning från elektriska stötar. Transformatorn måste vara ordentligt jordad till jorden med hjälp av ett jordningselektrodsystem. Se till att jordledningen är av lämplig storlek och att den är ordentligt ansluten till transformatorn och jordningselektroden.
- Installera överströmsskydd:Överströmsskyddsanordningar, såsom säkringar eller strömbrytare, måste installeras på transformatorns primära och sekundära sidor för att skydda transformatorn och det elektriska systemet från skador orsakade av överströmmar. Se till att överströmsskyddsanordningarna är rätt dimensionerade och klassade för transformatorn.
Kabelkonfigurationer
Det finns flera olika ledningskonfigurationer som kan användas för en transformator med död frontplatta, beroende på den specifika applikationen och kraven. Några av de vanligaste ledningskonfigurationerna inkluderar:
- Enfaskabel:Enfas ledningar används för applikationer som kräver en enfas strömförsörjning, såsom bostadshus och små kommersiella byggnader. I en enfasig kabelkonfiguration har transformatorn två primära terminaler och två sekundära terminaler.
- Trefaskabel:Trefaskabel används för applikationer som kräver trefas strömförsörjning, såsom stora kommersiella och industriella byggnader och fabriker. I en trefaskabelkonfiguration har transformatorn tre primära terminaler och tre sekundära terminaler.
- Delta-Wye ledningar:Delta-wye-ledningar är en vanlig trefaskabelkonfiguration som används för att trappa ner spänningen från ett högspänningsdeltasystem till ett lågspännings-wye-system. I en delta-wye-ledningskonfiguration är transformatorns primärlindning ansluten i en delta-konfiguration, och den sekundära lindningen är ansluten i en wye-konfiguration.
Använda rätt produkter

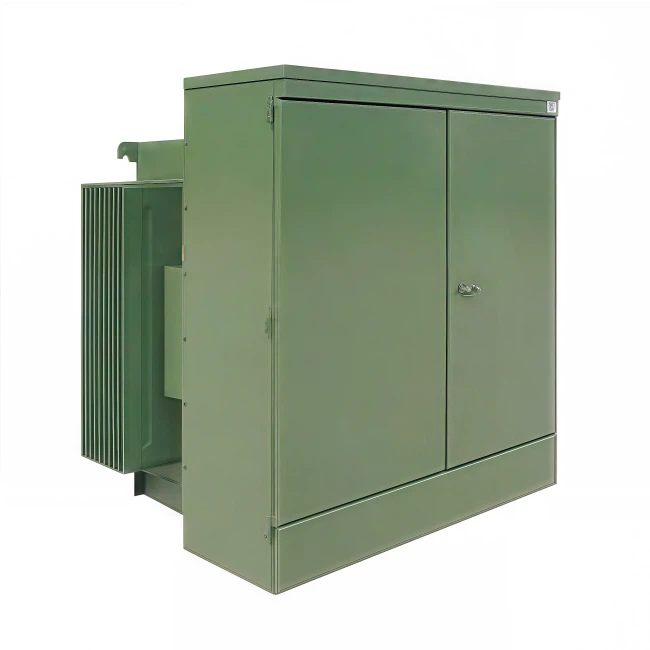

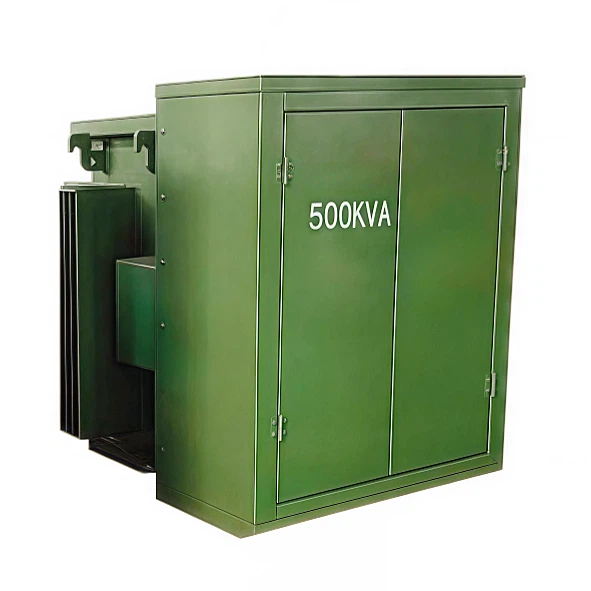

När det kommer till att koppla in en transformator som är monterad på dead Front Pad är det avgörande att använda rätt produkter. På vårt företag erbjuder vi ett brett utbud av högkvalitativa transformatorer och relaterade produkter, inklusiveLoop Feed 3 Fas Pad Mount Transformator,1500 Kva 11kv 22kv 33kv Pad Mount Transformator, ochPadmonterade distributionstransformatorer. Dessa produkter är designade för att uppfylla de högsta standarderna för säkerhet och tillförlitlighet, och de kommer med en omfattande garanti för att ge dig sinnesfrid.
Kontakta oss för mer information
Om du har några frågor om ledningskraven för en transformator med död frontplatta eller om du är intresserad av att köpa en av våra produkter, tveka inte att kontakta oss. Vårt team av experter finns alltid här för att hjälpa dig hitta rätt lösning för dina behov. Vi kan förse dig med detaljerad teknisk information, installationsanvisningar och prisförslag. Så, oavsett om du är en entreprenör, en elektriker eller en byggnadsägare, vi är här för att stödja dig varje steg på vägen.
Referenser
- National Electrical Code (NEC)
- Canadian Electrical Code (CEC)
- Tillverkarens specifikationer för Dead Front Pad Mounted Transformers
