Som en välrenommerad leverantör av Single Phase Pole Mounted Transformers får jag ofta frågan om kraven på isolationsresistansmätning. Mätning av isolationsresistans är en avgörande aspekt av transformatorunderhåll och säkerhet, eftersom det hjälper till att upptäcka isolationsförsämring och potentiella fel. I det här blogginlägget kommer jag att diskutera nyckelkraven för mätning av isolationsresistans hos en enfas-polmonterad transformator.
Förstå isoleringsmotstånd
Isolationsresistans är måttet på motståndet mot flödet av elektrisk ström genom isoleringsmaterialet i en transformator. Ett högt isoleringsmotstånd indikerar att isoleringen är i gott skick, medan ett lågt isoleringsmotstånd kan tyda på isoleringsskador eller föroreningar. Att mäta isolationsresistans är ett effektivt sätt att bedöma integriteten hos transformatorns isoleringssystem och att identifiera potentiella problem innan de leder till ett fel.
Utrustning för mätning av isolationsmotstånd
För att mäta isolationsresistansen hos en enfas-polmonterad transformator behöver du följande utrustning:
- Megahmmeter: En megohmmeter, även känd som en megger, är ett specialiserat instrument som används för att mäta höga resistanser. Den applicerar en högspänning (vanligtvis mellan 500 V och 5000 V) på isoleringen och mäter det resulterande strömflödet. Isolationsresistansen beräknas sedan med Ohms lag (R = V/I).
- Testledningar: Testkablar används för att ansluta megohmmetern till transformatorterminalerna. De bör ha lämplig längd och isoleringsklass för att säkerställa korrekta mätningar.
- Säkerhetsutrustning: Säkerhetsutrustning som isolerade handskar, skyddsglasögon och en säkerhetssele bör bäras när isolationsresistansmätningar utförs för att förhindra elektriska stötar.
Förmätning Förberedelser
Innan du utför mätningar av isolationsresistans bör följande förberedelser göras:
- Isolera transformatorn: Transformatorn bör vara helt isolerad från strömkällan för att förhindra elektriska stötar och för att säkerställa korrekta mätningar. Detta inkluderar att koppla bort alla inkommande och utgående kraftledningar, samt eventuella styrkretsar.
- Ladda ur transformatorn: Transformatorns lindningar och kondensatorer bör laddas ur för att avlägsna eventuell lagrad elektrisk energi. Detta kan göras med ett lämpligt urladdningsverktyg eller genom att kortsluta terminalerna med en jordad ledare.
- Rengör terminalerna: Transformatorterminalerna bör rengöras för att avlägsna smuts, fett eller korrosion som kan påverka mätresultaten. En ren, torr trasa eller ett lämpligt rengöringsmedel kan användas för detta ändamål.
Mätningsprocedur
Följande steg bör följas vid mätning av isolationsresistansen hos en enfas-polig transformator:
- Välj lämplig testspänning: Testspänningen ska väljas baserat på transformatorns märkspänning och isolationsklass. För de flesta enfas-polmonterade transformatorer används vanligtvis en testspänning på 1000 V eller 2500 V.
- Anslut testkablarna: Anslut megaohmmeterns testkablar till transformatorterminalerna. Den positiva ledningen ska anslutas till högspänningslindningen och den negativa ledningen ska anslutas till lågspänningslindningen eller transformatorhöljet (jord).
- Utför mätningen: Slå på megohmmetern och låt den stabiliseras i några sekunder. Megaohmmetern applicerar testspänningen på isoleringen och mäter isolationsresistansen. Registrera mätvärdet efter att avläsningen har stabiliserats.
- Upprepa mätningen: Upprepa mätningen för alla kombinationer av lindningar (t.ex. högspänning till lågspänning, högspänning till jord och lågspänning till jord) för att säkerställa en omfattande bedömning av isoleringssystemet.
Acceptabla isolationsmotståndsvärden
De acceptabla isolationsresistansvärdena för en enfasig polmonterad transformator beror på flera faktorer, inklusive transformatorns märkspänning, ålder och driftsförhållanden. Som en allmän regel bör isolationsresistansen vara minst 1 megaohm per kilovolt märkspänning. Till exempel, för en 10 kV transformator, bör isolationsresistansen vara minst 10 megohm.
Det är dock viktigt att notera att dessa endast är allmänna riktlinjer, och de faktiska acceptabla värdena kan variera beroende på transformatortillverkarens specifika krav och tillämpliga standarder. I vissa fall kan en trendanalys av isolationsresistansvärdena över tid vara mer användbar än ett enstaka mätvärde. En betydande minskning av isolationsresistansen över tid kan indikera isoleringsförsämring och behov av ytterligare utredning.
Faktorer som påverkar mätningar av isolationsmotstånd
Flera faktorer kan påverka noggrannheten av isolationsresistansmätningar, inklusive:
- Temperatur: Isolationsresistansen är temperaturberoende. När temperaturen ökar minskar isolationsmotståndet. Därför är det viktigt att registrera temperaturen vid tidpunkten för mätningen och att korrigera mätvärdet vid behov.
- Fuktighet: Hög luftfuktighet kan orsaka att fukt samlas på isoleringsytan, vilket kan minska isoleringsmotståndet. Mätningar bör göras under torra förhållanden eller så bör resultaten korrigeras för fukt.
- Ytförorening: Smuts, damm och andra föroreningar på isoleringsytan kan ge en ledande väg för strömflödet, vilket leder till felaktiga mätningar. Isoleringsytan bör rengöras före mätning.
Vikten av regelbundna mätningar av isoleringsmotstånd
Regelbundna mätningar av isolationsresistans är avgörande för säker och tillförlitlig drift av enfas-polmonterade transformatorer. Genom att upptäcka isoleringsförsämring tidigt kan potentiella fel identifieras och repareras innan de leder till ett katastrofalt fel. Detta kan hjälpa till att förhindra strömavbrott, minska underhållskostnaderna och förlänga transformatorns livslängd.

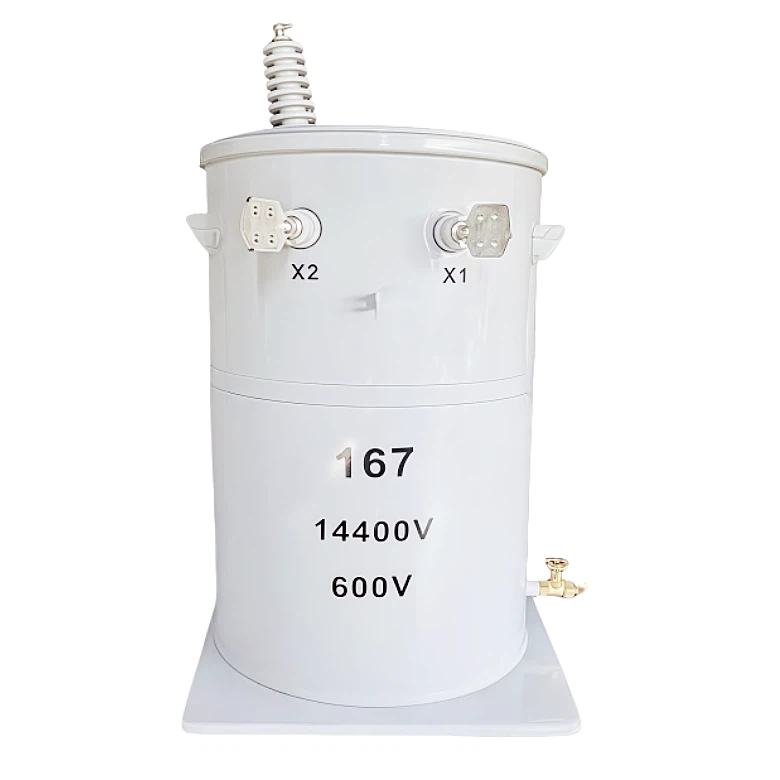

Som leverantör avEnfas polmonterad transformator, förstår vi vikten av mätning av isolationsresistans. Våra transformatorer är designade och tillverkade för att uppfylla de högsta kvalitetsstandarderna, och vi tillhandahåller omfattande teknisk support till våra kunder. Oavsett om du letar efter en167 Kva enfas polmonterad transformatoreller a100 Kva enfas polmonterad transformator, vi har rätt lösning för dina behov.
Om du är intresserad av att köpa våra enfas-polmonterade transformatorer eller har några frågor om isolationsresistansmätning, är du välkommen att kontakta oss för ytterligare information och för att diskutera dina specifika krav. Vårt team av experter är redo att hjälpa dig att göra rätt val för din elektriska infrastruktur.
Referenser
- Elsäkerhetsstandarder för krafttransformatorer, International Electrotechnical Commission (IEC)
- Transformatorunderhålls- och testguide, Institute of Electrical and Electronics Engineers (IEEE)
- Mättekniker för isolationsmotstånd, Meggers tekniska handbok
