Att testa prestandan hos en trefas-kopplad transformator är en avgörande process som säkerställer tillförlitligheten och effektiviteten hos elektriska distributionssystem. Som leverantör av dessa transformatorer förstår jag betydelsen av noggranna tester för att leverera högkvalitativa produkter till våra kunder. I den här bloggen kommer jag att dela med mig av några viktiga metoder och överväganden för att testa prestandan hos Ring Main Three Phase Pad Mounted Transformers.
Visuell inspektion
Det första steget i att testa en transformator är en noggrann visuell inspektion. Detta hjälper till att identifiera uppenbara fysiska skador eller tecken på slitage. Kontrollera transformatorns utsida för sprickor, bucklor eller tecken på korrosion. Titta på anslutningarna, inklusive bussningarna och terminalerna, för att säkerställa att de är täta och fria från tecken på överhettning, såsom missfärgning. Undersök packningarna och tätningarna för att säkerställa att de är intakta och ger en ordentlig tätning. En skadad packning kan leda till att fukt tränger in, vilket kan påverka transformatorns prestanda och livslängd allvarligt.
Isolationsbeständighetstestning
Isolationsresistansprovning är ett grundläggande test för att bedöma tillståndet hos transformatorns isolering. Med hjälp av en megohmmeter mäter vi resistansen mellan lindningarna och marken, samt mellan olika lindningar. Ett högt isolationsresistansvärde indikerar god isoleringsintegritet. Låga resistansvärden kan tyda på fuktinträngning, isoleringsförsämring eller andra problem. Det är viktigt att utföra detta test vid en specifik temperatur och fuktighetsnivå, eftersom dessa faktorer avsevärt kan påverka testresultaten. Typiskt är testspänningen för isolationsresistanstestning av padmonterade transformatorer i intervallet 1000V till 5000V, beroende på transformatorns märkspänning.
Test av svängförhållande
Varvförhållandet för en transformator är förhållandet mellan antalet varv i primärlindningen och antalet varv i sekundärlindningen. Testning av varvförhållande är avgörande för att verifiera att transformatorn fungerar korrekt och för att säkerställa att utspänningen ligger inom det specificerade området. Vi använder en varvförhållandetestare för att mäta varvförhållandet vid olika uttag på transformatorn. Varje betydande avvikelse från det nominella varvförhållandet kan indikera ett problem med lindningen, såsom en kortslutning eller en öppen krets. Detta test hjälper till att upptäcka tillverkningsfel eller skador som kan ha uppstått under transport eller installation.
Nej - Test av belastning och belastningsförlust
Olast- och lastförlusttestning används för att bestämma transformatorns effektivitet. Olastförlust, även känd som kärnförlust, uppstår när transformatorn är spänningssatt men det finns ingen last kopplad till sekundärlindningen. Det orsakas främst av hysteres och virvelströmsförluster i kärnan. Lastförlust uppstår å andra sidan när transformatorn ger ström till en last. Det inkluderar förluster i lindningarna på grund av strömflödet.
För att utföra testning av tomgångsförlust applicerar vi märkspänning på primärlindningen samtidigt som sekundärlindningen hålls öppen. Vi mäter ineffekten, som representerar tomgångsförlusten. För lastförlusttestning ansluter vi en last till sekundärlindningen och mäter ineffekten vid olika lastnivåer. Genom att jämföra de uppmätta förlusterna med märkvärdena kan vi bedöma transformatorns effektivitet. Höga förluster kan tyda på dålig design, tillverkningsfel eller åldrande av transformatorkomponenterna.
Test av temperaturstegring
Temperaturstegringstestning är avgörande för att utvärdera transformatorns termiska prestanda. Under normal drift genererar transformatorer värme på grund av förluster i kärnan och lindningarna. Överdriven temperaturökning kan leda till försämring av isoleringen, minskad livslängd och till och med fel på transformatorn. Vi använder temperatursensorer för att övervaka temperaturen på lindningarna och oljan (i oljenedsänkta transformatorer) under ett belastningstest. Testet utförs vanligtvis under en specificerad period, vanligtvis flera timmar, vid en märklast eller ett definierat överbelastningstillstånd. Temperaturökningen bör ligga inom de gränser som anges av relevanta standarder.
Dielektrisk dissipationsfaktortestning
Dielektrisk dissipationsfaktortestning, även känd som tan delta-testning, används för att bedöma kvaliteten på isoleringen i transformatorn. Den mäter förhållandet mellan den effekt som förbrukas i isoleringen och den energi som lagras i isoleringen. Ett högt värde för dielektrisk avledningsfaktor indikerar dålig isoleringskvalitet, vilket kan bero på fuktinträngning, kontaminering eller åldrande. Detta test är särskilt användbart för att upptäcka tidiga tecken på isoleringsförsämring. Vi applicerar en sinusformad spänning vid en specifik frekvens på isoleringen och mäter strömmen och fasvinkeln mellan spänningen och strömmen.
Kortslutningsimpedanstestning
Kortslutningsimpedanstestning används för att bestämma transformatorns impedans under kortslutningsförhållanden. Det är en viktig parameter för att skydda transformatorn mot kortslutningsfel och för att koordinera skyddsanordningarna i det elektriska systemet. Vi applicerar en kortslutningsström till sekundärlindningen samtidigt som primärlindningen hålls strömsatt vid en reducerad spänning. Genom att mäta spänningen och strömmen kan vi beräkna kortslutningsimpedansen. Kortslutningsimpedansen bör ligga inom det specificerade området för att säkerställa korrekt funktion av transformatorn och skyddssystemet.
Överväganden för testning
När du testar Ring Main Three Phase Pad Mounted Transformers finns det flera överväganden att tänka på. För det första bör alla tester utföras i enlighet med relevanta standarder, såsom IEEE, IEC eller ANSI standarder. Dessa standarder ger riktlinjer för testmetoder, testutrustning och acceptanskriterier. För det andra bör testutrustningen kalibreras regelbundet för att säkerställa korrekta och tillförlitliga testresultat. För det tredje bör säkerhetsåtgärder vidtas under testning, eftersom transformatorer arbetar med höga spänningar och strömmar.

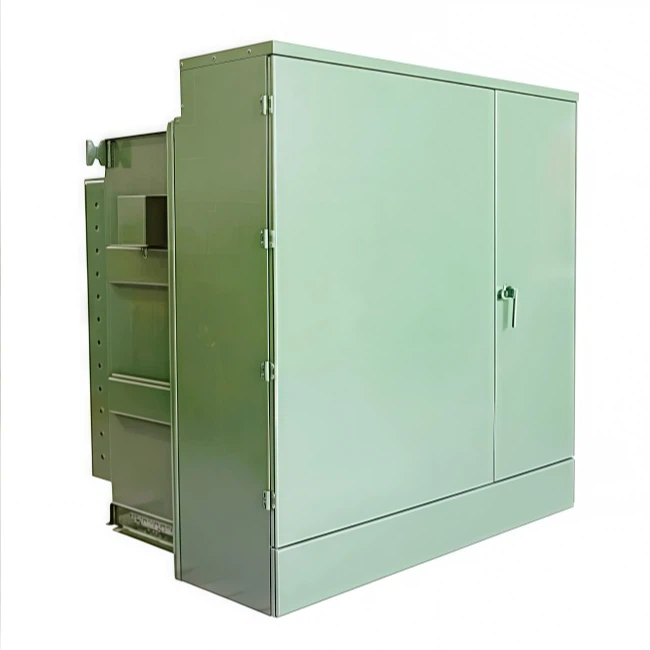

Som leverantör erbjuder vi ett brett utbud av trefasiga ringhuvudtransformatorer, inklusiveH Klass isolering Trefas Pad Transformator,Helt förseglad trefas padmonterad transformator, ochOljenedsänkt trefas padmonterad transformator. Våra transformatorer är noggrant testade för att säkerställa att de uppfyller de högsta kvalitetsstandarderna.
Om du är intresserad av att köpa våra trefasiga ringtransformatorer eller har några frågor om testprocessen, är du välkommen att kontakta oss för vidare diskussion och upphandlingsförhandling. Vi är fast beslutna att ge dig de bästa produkterna och tjänsterna.
Referenser
- IEEE C57.12.28 - Standard för Pad - monterad, facktyp, självkyld, trefasfördelningstransformatorer, 500 kVA och mindre; Högspänning, 34 500 GrdY/19 920 Volt och lägre; Lågspänning, 12 470Y/7200 Volt och lägre
- IEC 60076 - 1 - Krafttransformatorer - Del 1: Allmänt
- ANSI C57.12.00 - Allmänna standardkrav för vätska - nedsänkta distributions-, kraft- och reglertransformatorer
