Som leverantör av enfasplatta monterade transformatorer stöter jag ofta på kunder som är intresserade av att förstå hur man byter ut komponenterna i dessa transformatorer. I det här blogginlägget kommer jag att ge en omfattande guide om processen att byta ut komponenter i en enfasplatta monterad transformator, utifrån min erfarenhet i branschen.
Förstå transformatorer som är monterade på enfasplattor
Innan du går in i komponentbytesprocessen är det viktigt att ha en grundläggande förståelse för enfasmonterade transformatorer. Dessa transformatorer används ofta i distributionssystem för att minska högspänningseffekten till en lägre, användbar spänning för bostäder och små kommersiella tillämpningar. De är designade för att installeras på en betongplatta utomhus och är inneslutna i ett väderbeständigt skåp.
Enfasmonterade transformatorer består vanligtvis av flera nyckelkomponenter, inklusive kärnan, lindningar, bussningar, oljenivåindikator och kylsystem. Var och en av dessa komponenter spelar en avgörande roll för att transformatorn ska fungera korrekt.
Säkerhetsföreskrifter
Säkerhet bör alltid vara högsta prioritet när du arbetar med elektrisk utrustning, inklusive transformatorer monterade på enfasplatta. Innan du påbörjar komponentbytesprocessen, se till att följa dessa säkerhetsföreskrifter:
- Stäng av strömmen: Se till att transformatorn är helt strömlös. Detta kan innebära att de primära och sekundära kretsarna kopplas bort vid lämpligt ställverk.
- Använd personlig skyddsutrustning (PPE): Bär isolerade handskar, skyddsglasögon och lämpliga kläder för att skydda dig mot elektriska faror och andra potentiella risker.
- Lockout/tagout: Implementera en lockout/tagout-procedur för att förhindra oavsiktlig återspänning av transformatorn under underhållsprocessen.
- Ventilera området: Om transformatorn innehåller olja är ordentlig ventilation nödvändig för att undvika inandning av skadliga ångor.
Identifiera den felaktiga komponenten
Det första steget för att byta ut en komponent är att noggrant identifiera den felaktiga delen. Detta kan innebära att man genomför en serie tester och inspektioner. Här är några vanliga tecken på att en komponent kan vara felaktig:
- Överhettning: Om en komponent överhettas kan det tyda på ett problem med dess isolering eller elektriska anslutning.
- Konstiga ljud: Ovanliga surrande, surrande eller knäckande ljud kan vara ett tecken på ett mekaniskt eller elektriskt problem i transformatorn.
- Oljeläckage: Läckande olja kan tyda på ett problem med packningarna eller tätningarna i transformatorn.
- Elektriska fel: Utlösta brytare eller trasiga säkringar kan vara en indikation på en kortslutning eller andra elektriska problem i transformatorn.
När du har identifierat den felaktiga komponenten kan du fortsätta med bytesprocessen.
Byte av komponenter
1. Bussningar
Bussningar används för att tillhandahålla en isolerad anslutning mellan transformatorns interna lindningar och de externa elektriska kretsarna. För att byta ut en bussning:
- Tappa ur oljan: Om bussningen är placerad i en oljefylld transformator, dränera försiktigt oljan till en säker nivå under bussningen.
- Ta bort den gamla bussningen: Lossa bultarna eller muttrarna som håller fast bussningen till transformatortanken. Dra försiktigt ut bussningen, se till att inte skada de omgivande komponenterna.
- Montera den nya bussningen: Placera den nya bussningen i samma läge som den gamla och fäst den ordentligt med lämpliga bultar eller muttrar.
- Fyll på oljan: När den nya bussningen är installerad, fyll på transformatorn med olja till rätt nivå.
2. Lindningar
Att byta ut lindningarna är en mer komplex process och kan kräva specialkunskaper och utrustning. Här är de allmänna stegen:
- Demontera transformatorn: Ta bort transformatorkåpan och alla andra komponenter som är i vägen för att komma åt lindningarna.
- Identifiera den skadade lindningen: Inspektera noggrant lindningarna för att avgöra vilken som är skadad.
- Ta bort den skadade lindningen: Använd lämpliga verktyg för att koppla bort lindningen från kärnan och andra komponenter.
- Installera den nya lindningen: Placera den nya lindningen i rätt läge och återanslut den till kärnan och andra komponenter.
- Sätt ihop transformatorn igen: Sätt tillbaka kåpan och andra komponenter på plats.
3. Oljenivåindikator
Oljenivåindikatorn används för att övervaka oljenivån i transformatorn. För att ersätta den:
- Leta upp oljenivåindikatorn: Den är vanligtvis placerad på sidan av transformatortanken.
- Ta bort den gamla indikatorn: Skruva av eller lossa den gamla oljenivåindikatorn från tanken.
- Installera den nya indikatorn: Sätt i den nya oljenivåindikatorn i samma läge och säkra den ordentligt.
Testar transformatorn
Efter byte av komponenten är det viktigt att testa transformatorn för att säkerställa att den fungerar korrekt. Här är några tester som kan utföras:
- Isolationsmotståndstest: Detta test mäter resistansen hos isoleringen i transformatorn för att säkerställa att den ligger inom det acceptabla området.
- Varvförhållande test: Varvförhållandetestet verifierar att förhållandet mellan antalet varv i primärlindningen och antalet varv i sekundärlindningen är korrekt.
- Ingen - belastningstest: Detta test används för att mäta transformatorns härdförluster och magnetiseringsström.
- Belastningstest: Ett belastningstest utförs för att kontrollera transformatorns prestanda under faktiska driftsförhållanden.
Slutsats
Att byta ut komponenterna i en enfasplatta monterad transformator kräver noggrann planering, lämpliga säkerhetsåtgärder och rätt verktyg och färdigheter. Genom att följa stegen som beskrivs i det här blogginlägget kan du säkerställa en framgångsrik komponentbytesprocess.

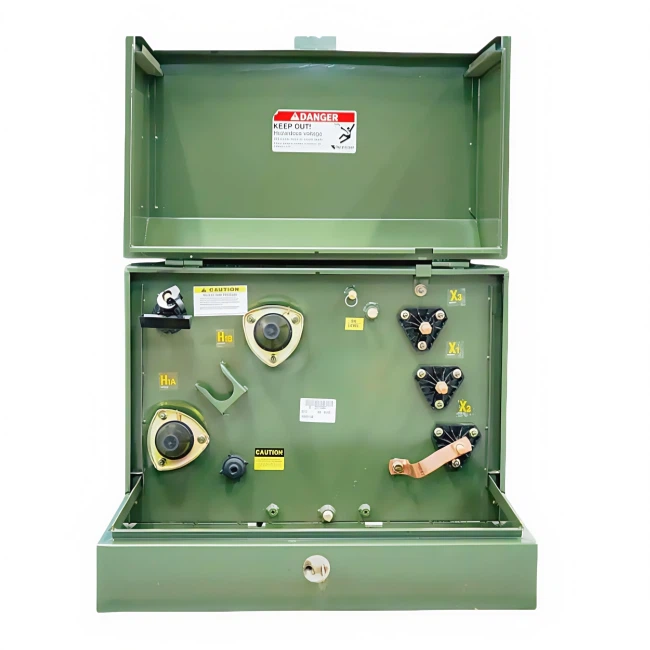

Om du är i marknaden förEnfas padmonterad krafttransformator,Enfas 75 Kva Pad Mount Transformator, ellerEnfasplatta monterade distributionstransformatorer, vi är här för att hjälpa dig. Vårt företag erbjuder enfasmonterade transformatorer av hög kvalitet och utmärkt service efter försäljning. Om du har några frågor eller är intresserad av att köpa våra produkter är du välkommen att kontakta oss för vidare diskussion och förhandling.
Referenser
- Electrical Power Systems Engineering Handbook, McGraw - Hill
- Transformer Engineering: Design, Technology, and Diagnostics, Marcel Dekker
