Hej där! Som leverantör av trefasiga oljenedsänkta krafttransformatorer har jag själv sett vikten av ett väldesignat ventilationssystem för transformatorrum. I den här bloggen kommer jag att dela med mig av några tips om hur man designar ett ventilationssystem för ett trefasolja - nedsänkt krafttransformatorrum.
Varför ventilation är viktigt
Först och främst, låt oss prata om varför ventilation är så avgörande. Trefasolja - nedsänkta krafttransformatorer genererar en betydande mängd värme under drift. Om denna värme inte avleds ordentligt kan det leda till att temperaturen på transformatoroljan och lindningarna stiger. Höga temperaturer kan påskynda åldrandet av isoleringsmaterialen, minska transformatorns livslängd och till och med utgöra risk för brand eller explosion.
Ett bra ventilationssystem hjälper till att hålla en stabil temperatur i transformatorrummet, vilket säkerställer en säker och effektiv drift av transformatorn. Det hjälper också till att ta bort alla potentiellt skadliga gaser som kan produceras under normal drift eller vid fel.
Förstå värmebelastningen
Det första steget i att designa ett ventilationssystem är att beräkna värmebelastningen som genereras av transformatorn. Värmeförlusten från en trefas oljedoppad krafttransformator kommer huvudsakligen från två källor: kopparförluster och järnförluster.
Kopparförluster uppstår i transformatorns lindningar på grund av kopparledarnas motstånd. Dessa förluster är proportionella mot kvadraten på strömmen som flyter genom lindningarna. Järnförluster å andra sidan orsakas av magnetisering och avmagnetisering av transformatorkärnan och är relativt konstanta under normala driftsförhållanden.
Värmeförlustdata hittar du vanligtvis i transformatorns tekniska specifikationer. När du har det totala värmeförlustvärdet (i watt eller kilowatt) är du redo att gå vidare till nästa steg.
Fastställande av ventilationshastigheten
Ventilationshastigheten är den mängd luft som behöver bytas ut i transformatorrummet per tidsenhet för att hålla en säker temperatur. Det mäts vanligtvis i kubikmeter per timme (m³/h) eller kubikfot per minut (CFM).
För att beräkna ventilationshastigheten kan du använda följande formel:
[Q=\frac{P}{C_{p}\times\rho\times\Delta T}]
Där:
- (Q) är ventilationshastigheten (m³/h)
- (P) är värmebelastningen (W)
- (C_{p}) är luftens specifika värmekapacitet (cirka 1005 J/(kg·K))
- (\rho) är luftens densitet (ca 1,2 kg/m³ vid standardförhållanden)
- (\Delta T) är den tillåtna temperaturökningen i rummet (K)
Till exempel, om transformatorns värmebelastning är 10 000 W och du vill begränsa temperaturökningen i rummet till 10 K, skulle ventilationshastigheten vara:
[Q=\frac{10000}{1005\times1.2\times10}\ca 0,83 m^{3}/s = 2988 m^{3}/h]
Typer av ventilationssystem
Det finns två huvudtyper av ventilationssystem för transformatorrum: naturlig ventilation och mekanisk ventilation.
Naturlig ventilation
Naturlig ventilation är beroende av luftens naturliga rörelse på grund av skillnader i temperatur och tryck. Det fungerar genom att ha insugningsventiler längst ner i rummet och utblåsningsventiler upptill. När den varma luften stiger kommer den ut genom utblåsningsventilerna och frisk luft sugs in genom insugningsventilerna.
Fördelen med naturlig ventilation är att den är relativt enkel och inte kräver någon kraft för att fungera. Det kanske dock inte räcker för större transformatorer eller i områden med höga omgivningstemperaturer.
Mekanisk ventilation
Mekanisk ventilation använder fläktar eller fläktar för att tvinga luft in och ut ur rummet. Det kan ge en mer tillförlitlig och kontrollerbar ventilationshastighet jämfört med naturlig ventilation. Det finns två vanliga typer av mekaniska ventilationssystem: endast tillförsel och frånluft.
I ett tillförselsystem används fläktar för att blåsa in frisk luft i rummet, och den varma luften tvingas ut genom utblåsningsventilerna. I ett avgassystem används fläktar för att suga ut den varma luften ur rummet och frisk luft sugs in genom insugningsventilerna.
Du kan också använda en kombination av både till- och frånluftsfläktar för bättre kontroll av luftflödet.
Placering av ventiler och fläktar
Placeringen av ventiler och fläktar är avgörande för ventilationssystemets effektivitet.
För insugningsventiler bör de placeras på en låg nivå i rummet så att frisk, sval luft kan komma in. De bör också skyddas från skräp och insekter för att förhindra blockeringar.
Utblåsningsventiler bör placeras på den högsta punkten i rummet så att den varma luften lätt kan komma ut. De bör vara tillräckligt stora för att klara den erforderliga ventilationshastigheten.
Om du använder fläktar, se till att de är rätt dimensionerade och installerade. Fläktarna bör placeras så att de kan skapa ett jämnt luftflöde i hela rummet.
Luftfiltrering
Förutom värmeavlägsnande är det också viktigt att filtrera luften som kommer in i transformatorrummet. Luftfilter kan hjälpa till att ta bort damm, smuts och andra föroreningar som kan skada transformatorn.
Du kan välja mellan olika typer av luftfilter, såsom panelfilter, påsfilter eller HEPA-filter, beroende på vilken filtreringsnivå som krävs.
Övervakning och underhåll
När ventilationssystemet väl är installerat är det viktigt att övervaka dess prestanda regelbundet. Du kan använda temperatursensorer för att mäta temperaturen i rummet och temperaturen på transformatoroljan. Om temperaturen stiger över det normala intervallet kan det tyda på ett problem med ventilationssystemet.
Regelbundet underhåll är också viktigt för att hålla ventilationssystemet i gott skick. Detta inkluderar att rengöra luftfiltren, kontrollera att fläktarna fungerar korrekt och att inspektera ventilerna för blockering.
Slutsats
Att designa ett ventilationssystem för ett trefasolja - nedsänkt krafttransformatorrum är en komplex men viktig uppgift. Genom att förstå värmebelastningen, bestämma ventilationshastigheten, välja rätt typ av ventilationssystem och vara uppmärksam på placeringen av ventiler och fläktar kan du säkerställa en säker och effektiv drift av din transformator.

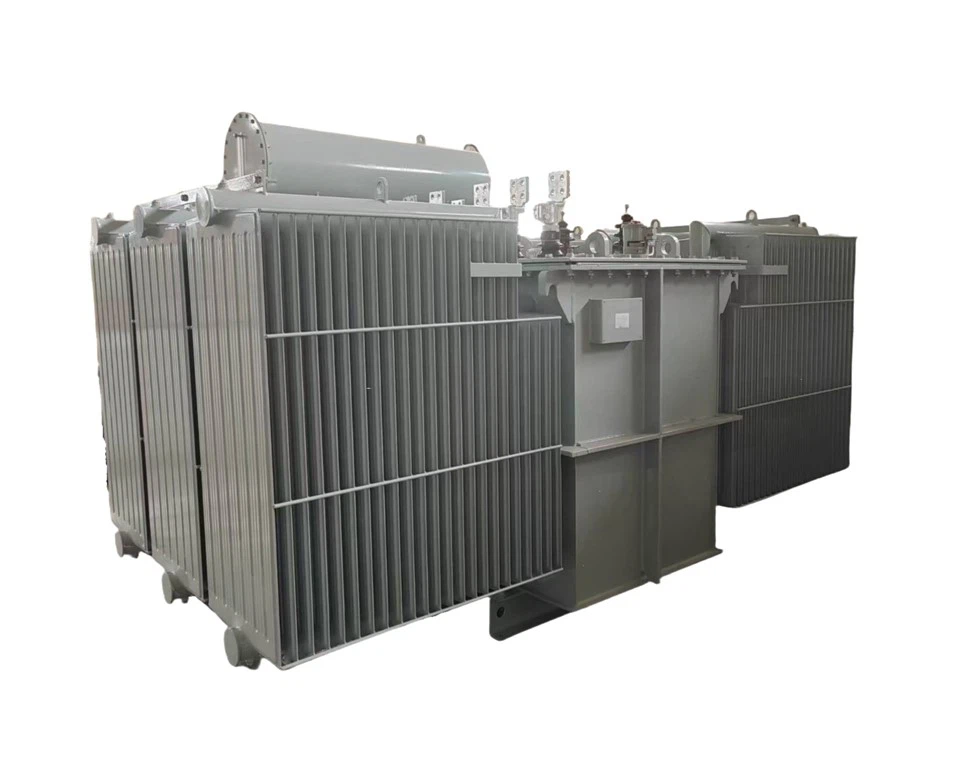

Om du är ute efter enTrefas oljenedsänkt krafttransformator, vi har dig täckt. Vi erbjuder också10kv oljesänkt transformatorochHermetiskt tillsluten oljefylld transformatoralternativ. Om du har några frågor eller är intresserad av ett köp, hör gärna av dig för en upphandlingsdiskussion.
Referenser
- Electrical Power Systems av Turan Gonen
- Transformer Engineering: Design, Technology, and Diagnostics av George Karady och James McCalley
